福耀集團(全名是福耀玻璃工業集團有限公司)是一個致力于車輛鋼化玻璃的大型的跨國公司。福耀集團是工業4.0的積極探索者和踐行者。企業以智慧推動發展，以革新為驅動力，利用智能制造系統為顧客提供靈魂安全玻璃，其現代信息技術和生產制造自動化技術位列全球同行前茅。福耀集團很多年來總是獲評財富500強、我國私營企業500強等社會殊榮。

該項目位于廣州市增城區新塘鎮，是福耀集團在廣東的重要生產制造基地，為了適應工業4.0的信息化要求，現有網絡已不能滿足該廠的日常工作需要，要求升級現有網絡，建立新的網絡，將各生產制造現場生產線信息的所有數據匯集到工廠總控制室進行統一監控和供應生產系統的應用，提高工廠整體信息化水平，建立先進完善的網絡系統，使工廠整體信息系統實現信息一體化和資源共享，統一管理，統一維護。

一、需求分析

廠區網絡改造涉及所有生產車間，每個車間都要在原有基礎上增加PLC及IPC的信息點，并將所有信息點通過網絡接入到工廠總控室內，并且進行無線接入點覆蓋以及供給二維碼掃描設備和一些移動APP無線終端接入，車間分別是夾層廠約230個信息點、夾層包裝廠約50個信息點、鋼化廠約300個信息點、鋼化包裝廠約40個信息點,分別建立兩個不同物理的網段PLl/IPC網段。

廣州市福耀汽車擋風玻璃制造廠其中的四個主要生產車間，每個車間都需要增加PLC及IPC的信息點，將四個車間的所有信息點的數據匯聚到工廠的總控室進行統一監控和供給生產系統的應用，提高工廠整體的信息化水平。

根據對廣州福耀玻璃有線公司提出的網絡改造項目需求，包括文字說明、廠區車間平面圖等要求制定本方案；本項目由一下子系統構成。

1、綜合布線系統

2、 計算機網絡系統

3、無線接入覆蓋系統

二、網絡規劃。

2.1布線系統方式。

其中，工作區信息點到車間柜體設備端的網線，車間柜體到機房總控室光纖及管槽的敷設安裝，工作區信息點到工作區的位置，后端柜體端功能模塊的端接及鏈路測試、理線，并做好兩端對應標識；線管槽使用鍍鋅金屬材料。

水平區配線架使用6類標準功能模塊式配線架，數據信息、插座打在功能模塊式配線架上，內和外網打分別獨立。

完成后的網絡數據，各車間任意一信息點都可以用來開展數據采集，端口對應的位置可以靈活更改，只需在配線架一端開展跳線。

經綜合規劃設計，科學安排布線系統工程施工，本項目布線系統全部通過100%測試，我司全部使用ENJOYLINK光纜和標準AMP6類銅纜布線解決方案；

立式分層布線的各車間信息點線纜全部匯聚到車間機柜，再通過光纖骨干網絡匯聚到機房總控室的網絡交換設備上。

依照相關標準的要求，本項目的布線系統設備均使用標準化工程施工，設備使用AMP6類布線+光纖布線方案，線纜敷設中所用的線槽、管路均為全封閉金屬槽和鍍鋅類線管。

2.2計算機網設備

網絡總體計劃。

從整體上看，網絡解決方案是以高性能、高可靠性、高安全性、良好的可擴展性、一致的網管系統和可靠多播為原則，同時考慮到技術的先進性、成熟性，使用了模塊化設計方法。

其關鍵目的是將網絡的特性、帶寬、關鍵網絡業務等開展全網搭建。主要內容包括：優質IP核心網功能模塊，智能彈性接入功能模塊，網絡系統綜合管理功能模塊，自適應無線覆蓋網絡，IPv4/v6地址和路由功能模塊，組播和QoS優化功能模塊。

整個企業網絡系統設計構思為平面結構，分為兩層，核心層和接入層。

核心使用2核3層千兆路由交換機，保證了足夠的數據信息轉發能力。網絡必須具有高可靠性，盡可能防止設備單點故障，以保證各種業務應用。在網絡設備等各方面開展高可靠性設計與構建。使用無單點故障設計構思網絡，全部核心部件，如控制板、主機電源和散熱風扇均可使用冗余技術；使用無源背板，可防止主機箱單點故障；全部單板及電源模塊支持熱插拔功能，具有與多協議計算機通信網絡互聯互通的特征，保證本計算機網設備的基礎設施功效能充分運用。真正開放的結構，以開放式標準為基礎，包括各種局域網、廣域網等，保持一致標準的原則，為將來的發展打下基礎。

接入層使用千兆雙層可堆疊的智能雙層交換機，通過單模光纖與機房總控室相連。

工廠內各車間網絡均以六類網線為媒介，使用二層星形拓?fù)浣Y(jié)構，由各車間的局部機柜延伸到每個信息點，將各區域的信息點匯聚到局部機柜上。分區柜內的交換機根據車間接入信息點所屬PLC或IPC網段開展物理分隔，分區柜內的交換機開展智能彈性堆疊、平滑擴展，分區柜內的交換機堆疊后分別通過單模光纖連接到機房總控室的核心路由交換機上，供廠區應用系統服務器聯調，保證系統的安全穩定。

整個工廠都是無線覆蓋，全部的AP設備都是先分別接入千兆交換機，然后各交換機就近接入到最近的區域機柜，再通過機柜交換機的光纖通道連接到機房總控室的核心交換機，通過使用高速、高帶寬的光纖通道保證了設備的安全穩定。(具體方案參照2.2.WiFi覆蓋范圍設備)

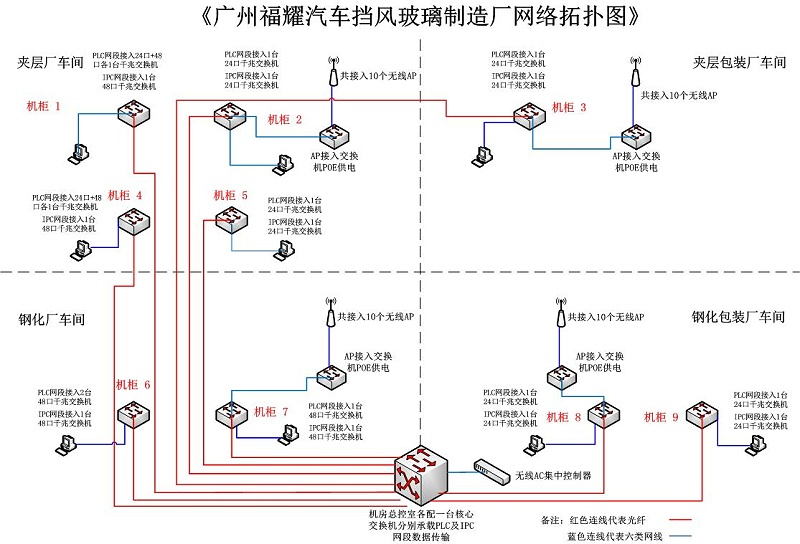

下面顯示了一個網絡架構圖：



網絡優勢：帶寬高，達到多業務流程需求。

    能完全達到網絡數據、視頻、多媒體等，應用方面能完全達到當前和未來幾年的帶寬需求，能在整個廠區進行高速數據交換的另外，還能在網絡上進行實時視頻業務流程、信息點數據采集和訪問、文件共享存儲和多種多樣應用等。與此同時，極高的帶寬會縮短數據交換時間，用戶使用網絡時不會考慮帶寬和數據交換時間，真正實現網絡以人為本。

帶寬高，不會考慮QoS。

    高帶寬能完全達到多種多樣業務流程無堵塞交換，網絡管理人員不會必須為每一類業務流程配備不一樣的服務質量對策，優化了設備的配備和維護，另外由于網絡設備上流分類對策、QoS對策的減少，大大提高了設備的轉發性能和穩定性，從而整體提高了網絡的性能和穩定性。



三，wifi網絡覆蓋系統。

  此次無線wifi網絡項目中AP、AC控制器設備選擇新華三H3C品牌，在AP訪問方面，AC控制器具有智能射頻管理，某AP發生故障時，周圍其他AP自動調整電力，重新壟斷該區域，保證信號的良好壟斷。不法AP進到無線wifi網絡造成信號干擾時，馬上清除。

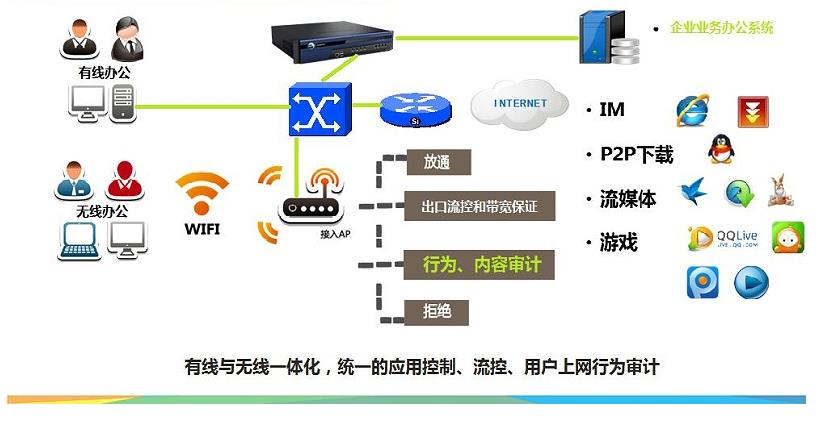

無線控制器可以設置應用軟件之間的負荷分擔。當無線控制器發覺應用軟件的負荷超出設置的門限值時，新訪問的用戶無線控制器將自動計算該用戶周圍是否有負荷較輕的應用軟件供用戶訪問。如果有，應用軟件將拒絕用戶的相關請求，用戶將轉向其他負荷較輕的應用軟件。如圖所示。



本項目是工廠共四個車間區域采取無線全面覆蓋，采用掛壁式AP安裝，共有80個AP點；

2  無線AP均采用POE交換機進行供電：AP設備通過高質量六類網絡線敷設接入各區域機柜的POE交換機，再通過光纖接入機房核心交換設備。

2  AP采用掛壁式安裝，信號覆蓋效果好、務必美觀、牢固、方便維護。

2  AP端接跳線從區域機柜接入到接入層千兆交換機，通過交換機光纖模塊接至機房總控室的AC控制器。

利用FITAP方案構建的WLAN具備如下的基本功能和特點：

一是便于部署。

FITAP解決方案選用集中式的結構，在不改變其網絡原規劃和部署的情況下，甚至不中斷原網絡，就能很容易地疊加成無線網絡，與原有線網絡形成有線無線網絡一體化接入方案，進而大大降低網絡升級和部署的成本。

AP“零配置”，易于管理

當無線控制器與FITAP組網時，只必須在無線控制器上為具備同樣特性的一種AP建立配置模板，AP能夠在無線控制器運作時自動下載無線控制器上全新的配置文件，真真正正保證零配置，免維護，即插即用，大大減少網絡管理員在網絡部署階段的維護工作。

方便升降的。

FITAP還支持軟件自動更新，每次重啟時它都會自動比較當前運行的版本與無線控制器上保存的版本，如果無線控制器上保存的版本更新了，AP就會自動更新本地軟件鏡像，不需要網管人員進行軟件升級。

三層樓漫游。

該無線控制器適用三層漫游，且漫游時間不超過50ms，能夠滿足語音業務中對切換時間的要求。

對虛擬AP的適用。

FITAP適用多SSID達到虛擬AP基本功能，每一個SSID能夠相匹配不一樣的VLAN，因而每一個SSID能夠達到不一樣的網絡服務和認證方法。此基本功能使管理員能夠方便地為不一樣的用戶群、不一樣的業務制定不一樣的服務策略。

四，豐富的射頻管理和安全性。

射頻管理基本功能，可使無線網絡布網靈活性大大提高，網絡可維護性大大提高。功率調節和信道切換是AP在網絡部署調試中必不可少的重要手段，同時還必須根據國碼自動設置信道和功率，無線控制器的射頻管理基本功能使其部署十分簡便。RSSI/SNR的不斷改進，更能使體系及早掌握每一個無線網絡客戶所屬的電磁環境的優劣，離AP的距離，進而采取相應的策略，提高網絡的可用性。

適用智能化負載平衡基本功能。

選用智能化負載均衡技術，保證AP負載均衡基本功能僅對處在AP覆蓋重合區的無線網絡客戶才可以運行，合理地防止誤均衡的發生，進而使無線網絡容量最大化。

五、IPv6

達到IPv4/IPv6雙tcp協議的無線控制器。在IPv6網絡中，AP與無線控制器可相互連接，因而組網方法更加靈活，能夠滿足未來網絡發展的必須，保護了客戶的投資。

完善的QoS無線控制器適用Diff-Serv規范，包含流歸類、流控制(Policing)、隊列管理、隊列調度等基本功能，完全達到了規范中界定的EF、AF1~AF4、BE等六組PHB和業務，能夠為客戶提供不一樣服務質量級別的服務保障，真真正正保證了數據、語音和視頻業務的“三位一體”網絡。



軒轅宏邁作為網絡工程施工方，對該項目做到“精心規劃，規范施工，準時交付”，使系統按用戶要求及時上線，并作為集團內部的示范項目向全集團推廣，因此也獲得了用戶好評。為福耀的工業4.0建設做出了一點微薄之貢獻。您有相關需求嗎？歡迎來電咨詢我們免費提供咨詢及解決方案。企業服務熱線：400-777-7280。
