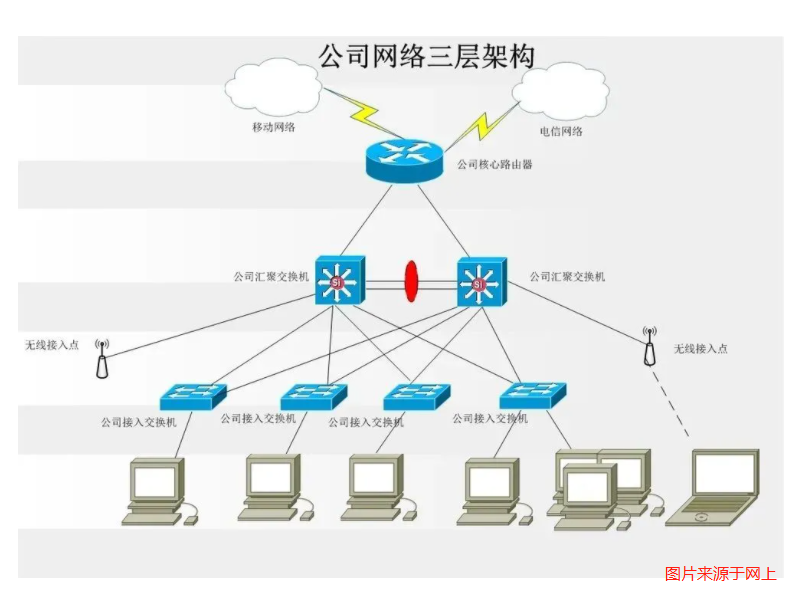

交換機是網絡連接中的一種重要設備，通常被用在網線上的橋接設備，一般采用以太網交換機，通過以太網網絡傳輸數據，形成雙向傳輸網絡。在網絡拓?fù)浣Y(jié)構方面，中大型高清網絡視頻監控系統應采用三層網絡架構：接入層、聚合層、核心層。

一，接入層交換機的選擇。

接入層交換機主要下聯前端網絡高清攝像機，上聯匯聚交換機。以720P網絡攝像頭4M碼流計算，一個百兆口接入交換機最多能接入多少路720P網絡攝像頭？
交換機的實際帶寬為理論值的50%-70%，因此百兆口的實際帶寬為50m-70m。4M*12=48M，建議100兆接入交換機最大接入12臺720P網絡攝像機。
同時，考慮到目前的網絡監控采用動態編碼模式，攝像頭的高峰值可能超過4M帶寬，并考慮帶寬冗余設計。因此，當100兆接入交換機控制在8臺以內時，建議使用100兆口，超過8臺的建議采用千兆口。

二，匯聚層交換機的選擇。

匯聚層交換機主要下連接入層交換機，上聯監控中心核心交換機。一般情況下，匯聚交換機應選擇帶千兆上傳口的二層交換機。
根據720P網絡攝像攝像頭4M碼流計算，前端每臺接入層交換機上都有6臺720P網絡攝像頭，接入層交換機下聯有5臺。匯聚層交換機下的總帶寬為4m*6*5=120m，因此匯聚層交換機與核心交換機聯口應選擇千兆口。

三，核心層交換機的選擇。

核心層交換機主要是整個高清網絡監控系統的核心，包括下聚層交換機、上聯監控中心視頻監控平臺、存儲服務器、數字矩陣等設備。在選擇核心交換機時，必須考慮整個系統的帶寬容量以及如何配置不當?shù)暮诵膶咏粨Q機，這將不可避免地導致視頻圖畫面無法流暢顯示。因此，監控中心需要選擇全千兆口核心交換機。如果點位較多，需要?jiǎng)澐諺LAN，還應選擇三層全千兆口核心交換機。
背板帶寬：
背板帶寬計算方法：端口數*端口速度*2=背板帶寬。
背板帶寬=24*100*2/1000+2*1000*2/1000=8.8gbps。

包轉發率：
包轉發率的計算方法：全配置GE端口數×1.48Mps+全配置百兆端口數×0.148Mps=包轉發率(包長64字節時1個千兆端口的理論吞吐量為1.48Mps，包長64字節時1個百兆端口的理論吞吐量為0.148Mps)。包轉發率=24*0.148Mps+2*1.48Mps=6.5472Mps。

以上就是弱電人應學習交換機三層網絡架構的基礎知識的內容，希望對大家有所幫助，如需了解更多網絡工程方案的，可在線客服或者來電咨詢，廣州軒轅宏邁為您提供一站式網絡工程/安防監控工程/綜合布線工程/弱電工程解決方案，期待您的咨詢與合作！！
