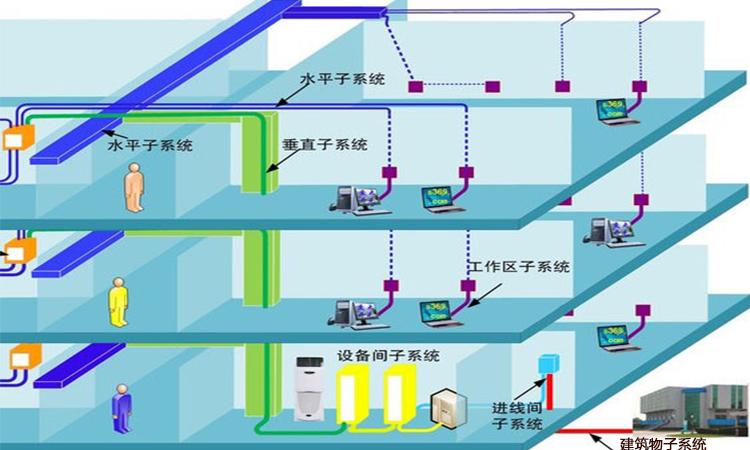

綜合布線水平布線子系統是同一樓層從管理子區到工作區子系統的一部分。有三種介質可供選擇(100UTP電纜、150STP電纜和光纖)，最遠的延伸距離為90m。工作區與管理子系統的連接線和跨接線電纜除90m水平電纜外，總長度可達10m。水平子系統的電纜長度應小于90m，內部應連接信息插座。

水平布線子系統由水平電纜、樓層配線設備和跳線組成，用于工作區域的信息插座、樓層配線設備和信息插座。一般情況下，水平電纜應采用四對雙絞線電纜；光纖也可用于高速應用，即光纖到桌面。根據整個綜合布線系統的要求，水平子系統應連接到二次交接間、交接間或設備間的布線設備，形成電話、數據、電視系統和監控系統。以下是水平子系統布線注意事項。

(1)適當選擇和分布水平電纜和信息插座。
一般情況下應使用普通電纜，空氣壓力下應使用填充式實心電纜。五類線連接的8芯插座用于快速以太網型低速系統，六類線連接的8芯插座用于千兆位網型高速系統。具體位置要根據設計方案來確定，不能隨意。
多種類型的信息插座可用于給定的 綜合布線系統方案設計。為了在交叉連接處，信息插座應在內部進行固定線連接。不同服務的信號出現在指定的導線對上，并用統一的色標表示。為適應語音、數據、多媒體和監控設備的發展，應選擇較高類型的電纜。水平電纜的設計方向應便于維護。

(2)星形結構是首選。
星形拓?fù)浣Y(jié)構一般應用于水平布線，這是雙絞以太網最常用的網絡結構。

(3)最長水平子系統為90m。
雖然標準規定每條雙絞線最長不得超過100m，但并不是指水平子系統區域規定的實際長度，因?yàn)槊總€(gè)工作區域的信息插座應與管理子系統相連，信息插座與工作區域終端之間的距離（約3m）。事實上，水平子系統與管理子系統的最大水平距離為90m，電纜長度等于從連接設備端口到工作區域信息插座的電線長度。

(4)選擇合適的布線方式。
水平布線是將電纜從配線間接到每層工作區的信息輸入/輸出(I/O)插座。根據建筑物的結構特點，設計師應從路由最短、成本最低、施工方便、布線規范等方面考慮。但由于建筑物內管道較多，經常會遇到一些矛盾，因此在設計水平子系統時必須妥協，選擇最佳的水平布線方案。一般可采用三種類型：直接埋管式；先走天花板內線槽，再走支管到信息出口式；適用于大開間、后隔斷的地面線槽方式。其余的是這三種方法的改進型和綜合型。

以上就是綜合布線水平子系統布線注意事項的內容，希望對大家有所幫助，如需了解更多綜合布線方案的，可在線客服或者來電咨詢，廣州軒轅宏邁為您提供一站式綜合布線工程/安防監控工程/網絡工程/弱電智能化解決方案，期待您的咨詢與合作！！
